概述

氧化鋅避雷器是用來保護電力系統中各種電器設備免受過電壓損壞的電器產品，具有良好保護性能。為了檢驗氧化鋅避雷器的性能是否正常，我們適時開發了FS3011氧化鋅避雷器測試儀，這是一種用于現場和實驗室檢測避雷器各項相關電氣參數的專用儀器，廣泛應用于氧化鋅避雷器的現場在線監測(帶電測試)和實驗室(停電檢修)的測試中。符合中華人民共和國電力行業標準《DL474.5—92現場絕緣試驗實施導則—避雷器試驗》的要求。本儀器采用了高速微電腦控制的高精度采樣、處理電路，先進的傅立葉諧波分析技術，確保數據的可靠性。可測量氧化鋅避雷器在工頻電壓下的全電流、阻性電流、三次諧波電流、五次諧波電流、七次諧波電流、一次電壓、有功功率及電壓與電流的相位差角等。以判斷MOA絕緣受潮和閥片老化程度。

FS3011氧化鋅避雷器帶電測試儀主要特點

1、儀器是專門用于檢測氧化鋅避雷器性能和質量問題的高精度測試儀器;同時還具備電參量測試、矢量分析、諧波測試的功能。

2、可精確測量電壓、全電流、阻性電流、容性電流、3次諧波電流、5次諧波電流、7次諧波電流、基波電流超前基波電壓的相位差、有功功率、頻率等多種電參量。

3、可顯示被測基波電壓和基波電流的矢量圖。

4、電流測量采取直接接線的方式，能最大程度的保證測試數據的準確度。

5、有PT、無PT兩種測量方式。

6、所有測試界面具備屏幕鎖定功能，以方便用戶讀數和分析數據。

7、內置大容量數據存儲器，可將所有測試數據以記錄的形式保存，以備后查。

8、儀器可擴展USB接口，可方便的將數據直接拷貝到后臺管理計算機。

9、儀器可配備微型打印機，隨時將現場測試數據打印出來。

10、具備萬年歷、時鐘功能，實時顯示日期及時間。可在保存現場檢測數據的同時保存測試的日期和時間。

11、采用大屏幕進口彩色液晶作為顯示器，中文*作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好。

12、導電硅膠按鍵，手感好、壽命長、設計合理、*作方便。

13、內置大容量、高性能鋰離子充電電池，充滿電連續工作10小時以上。

14、體積小、重量輕，便于攜帶，非常適合現場測量使用。

FS3011氧化鋅避雷器帶電測試儀技術參數

1、 輸入特性

電壓測量范圍：0~120V

電流測量范圍：0.0～10mA(可選配鉗表，擴展量程至0～5A～25A)

相角測量范圍：0~359.99°

頻率測量范圍：45~55Hz

電壓通道數：三通道(UA、UB、UC)

電流通道書：三通道(IA、IB、IC)

最大諧波分析次數：16次

最大存儲記錄數：500條

2、 準確度

電壓：±0.2%

頻率：±0.005Hz

電流、功率：±0.5%

相位：±0.5°

3、 工作溫度：-10℃~ +40℃

4、 充電電源：AC100V～220V、頻率45Hz-55Hz

5、 主機功耗：≤3VA

6、 電池最大工作時間：≥10小時

7、 絕緣：

⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。

⑵、工作電源輸入端對外殼之間承受工頻1.5KV(有效值)，歷時1分鐘實驗。

8、 體積：320mm×240mm×130mm

9、 重量：2.6 Kg

儀器別稱

氧化性避雷器交流特性測試儀，氧化鋅避雷器在線測試儀，氧化鋅避雷器測試儀，氧化鋅避雷器泄漏電流測試儀

?

序　　號	標　準　號	標　準　名　稱
1	GB/T 191	包裝儲運圖示標志
2	GB 4793.1	測量、控制和實驗室用電氣設備的安全要求 第1部分：通用要求
3	GB 6587.1	電子測量儀器 環境試驗總綱
4	GB 6587.3	電子測量儀器 濕度試驗
5	GB 6587.5	電子測量儀器 沖擊試驗
6	GB 6587.6	電子測量儀器 運輸試驗
7	GB 6587.8	電子測量儀器 電源頻率與電壓試驗
8	GB/T 6592	電工和電子測量設備性能表示
9	GB/T 6593	電子測量儀器質量檢驗規則
10	DL/T 987	氧化鋅避雷器阻性電流測試儀通用技術條件

?

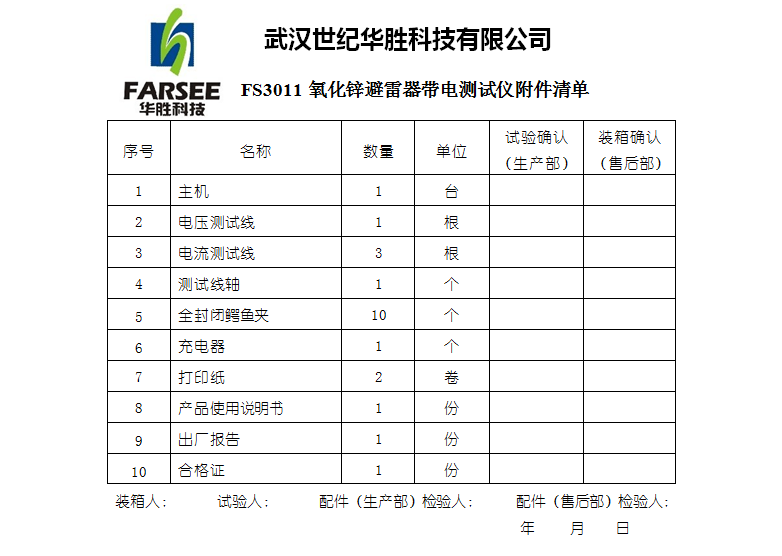

1、外觀和結構

? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。

? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。

? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。

? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：

? ? ? 1)? 廠名，廠址;

? ? ? 2)? 產品的名稱，型號;

? ?? ?3)? 制造日期;

? ? ? 4)? 出廠編號。

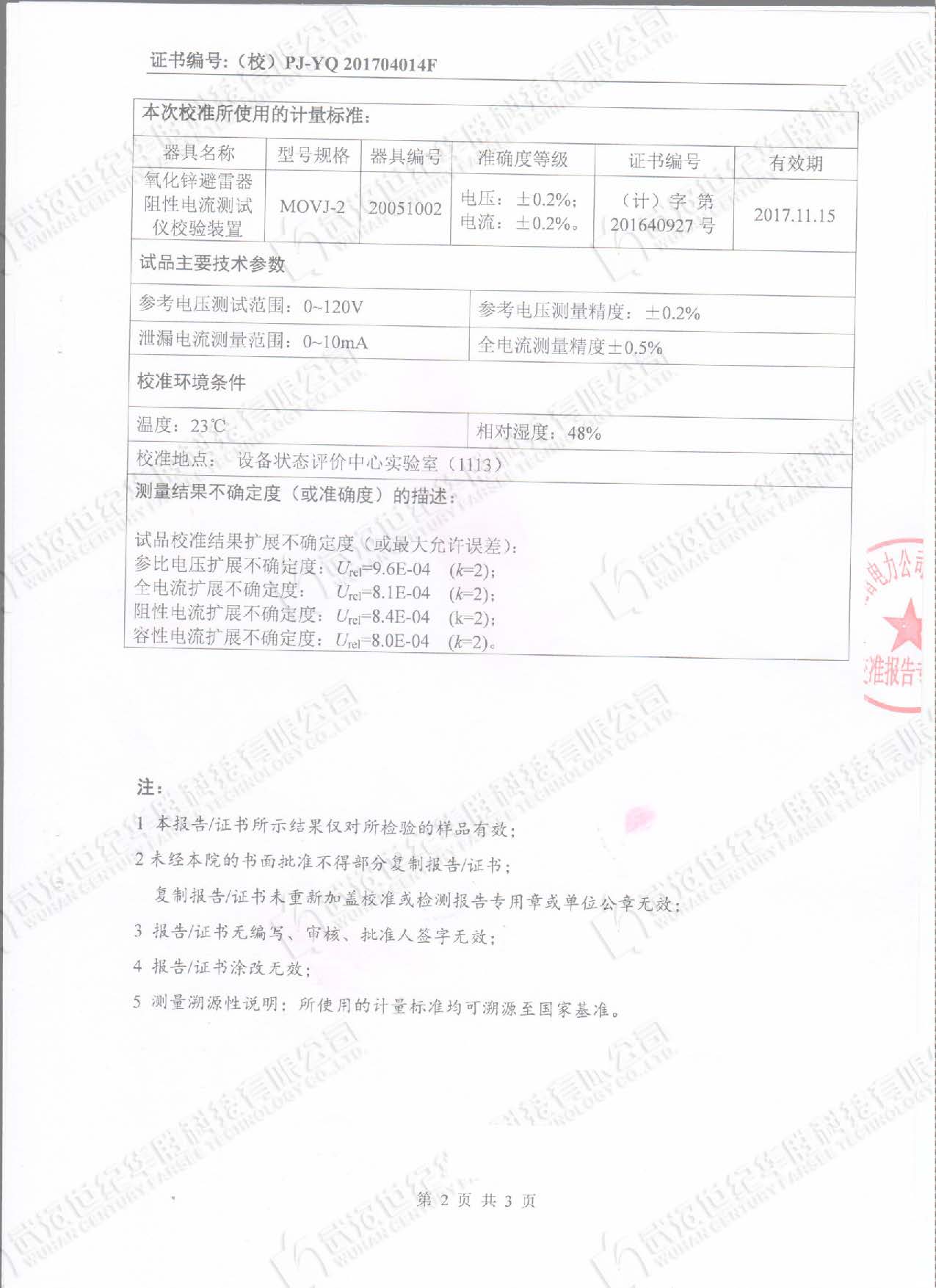

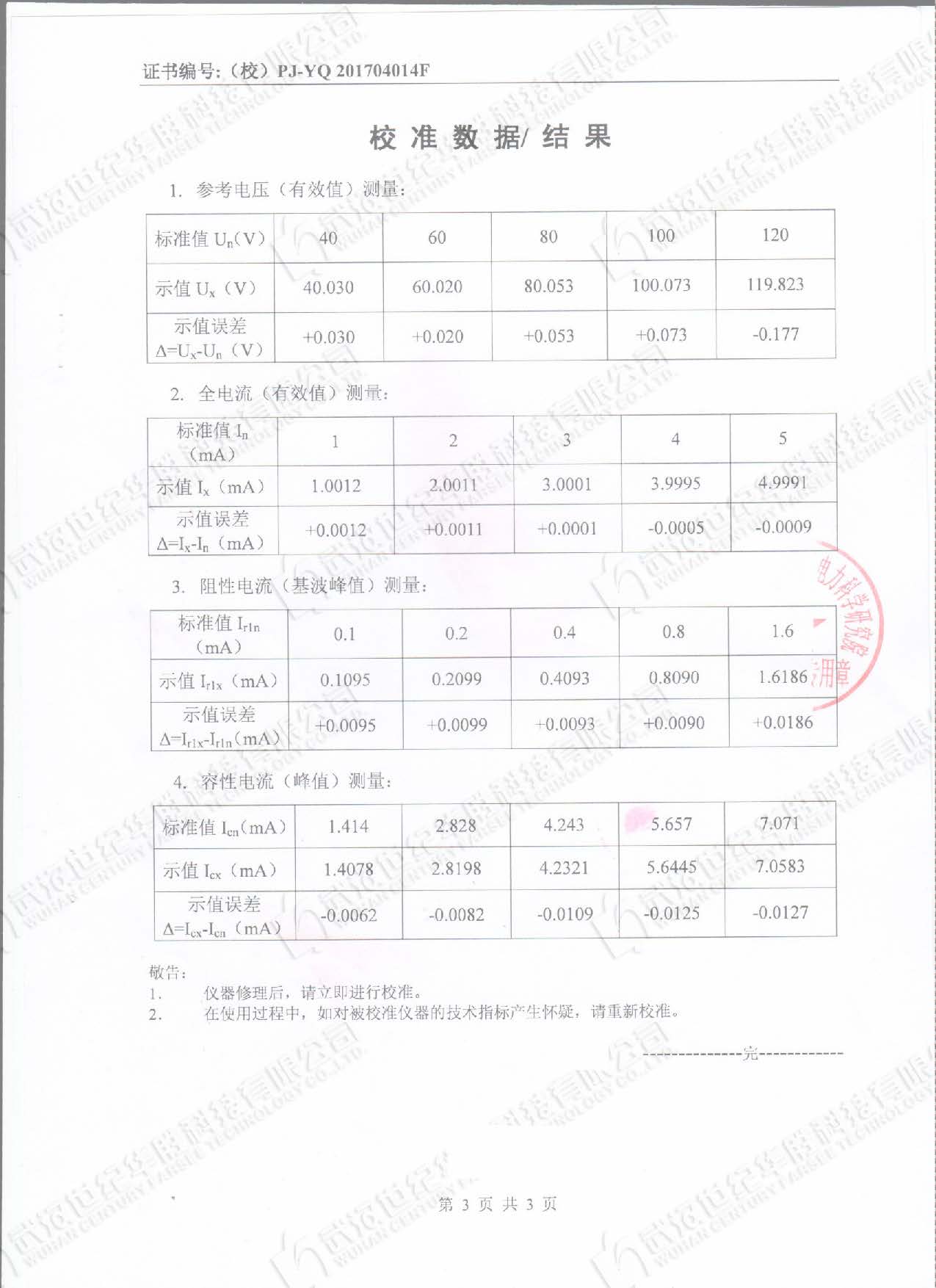

2、驗收及技術培訓

? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;

? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。

? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。

3、技術服務

? ? ? 1.?設備質保期：3年。

? ? ? 2.?設備3年免費檢定或校準。

? ? ? 3.?設備終身維修。

? ? ? 4.?系統軟件終身免費升級。

? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。

? ? ? 6.?我方長期為買方提供備件采購和供應服務。

?
